راهنمای انتخاب کابل مناسب برای ماهواره و دوربین مداربسته
انتخاب کابل مناسب یکی از مهم‌ترین مراحل در طراحی و اجرای سیستم‌های نظارتی و ارتباطی است. بسیاری از مشکلاتی که در انتقال تصویر، نویز یا قطع سیگنال رخ می‌دهد، ناشی از استفاده از کابل نامناسب یا بی‌کیفیت است. در این مقاله با بررسی ویژگی‌های کابل‌های مناسب برای ماهواره و دوربین مداربسته، شما را در انتخاب بهترین گزینه راهنمایی می‌کنیم.

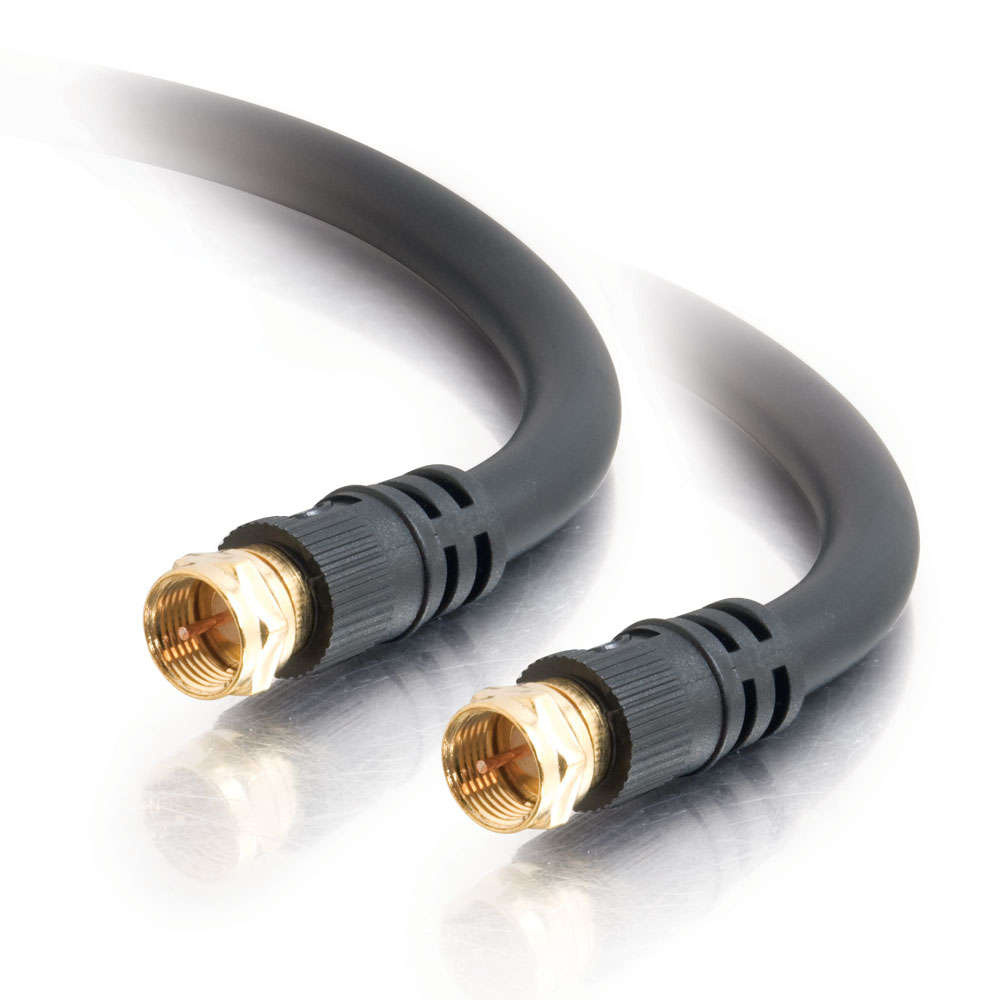

کابل مناسب برای سیستم ماهواره (SAT)کابل مورد استفاده در سیستم‌های ماهواره‌ای معمولاً از نوع کواکسیال (Coaxial) است. این کابل وظیفه دارد سیگنال‌های RF را از دیش به گیرنده منتقل کند، بنابراین کیفیت و ساختار آن اهمیت زیادی دارد.
ویژگی‌های کابل مناسب ماهواره:
امپدانس استاندارد: کابل‌های مخصوص ماهواره باید امپدانس ۷۵ اهم داشته باشند.
جنس مغزی: مغزی مس خالص (Solid Copper) بهترین گزینه است، زیرا مقاومت کمتری دارد و افت سیگنال را به حداقل می‌رساند.
شیلد قوی: وجود دو یا چند لایه شیلد آلومینیومی و بافت مسی باعث کاهش تداخل الکترومغناطیسی می‌شود.
روکش مقاوم: روکش PVC یا PE ضد UV برای نصب در فضاهای باز توصیه می‌شود.
نمونه کابل‌های پیشنهادی لگراند برای سیستم ماهواره:
کابل کواکسیال RG6 Legrand با شیلد دو لایه
کابل RG11 لگراند برای مسافت‌های طولانی یا پروژه‌های بزرگ
کابل مناسب برای دوربین مداربسته (CCTV)در سیستم‌های نظارتی، نوع کابل بسته به نوع دوربین (آنالوگ یا IP) متفاوت است.
1. کابل برای دوربین آنالوگ (CCTV AHD/HD)
در این نوع سیستم‌ها نیز از کابل کواکسیال RG59 یا RG6 استفاده می‌شود. کابل‌های RG59 برای فاصله‌های تا حدود 100 متر مناسب‌اند و در متراژهای بالاتر بهتر است از RG6 استفاده شود.
برای انتقال برق و تصویر به‌صورت هم‌زمان، از کابل‌های ترکیبی (دو رشته برق + یک رشته تصویر) استفاده می‌شود.
ویژگی‌ها:
مغزی تمام مس
شیلد دو یا سه لایه
قطر مناسب و انعطاف‌پذیری بالا
مقاومت حرارتی برای محیط‌های صنعتی
2. کابل برای دوربین تحت شبکه (IP)

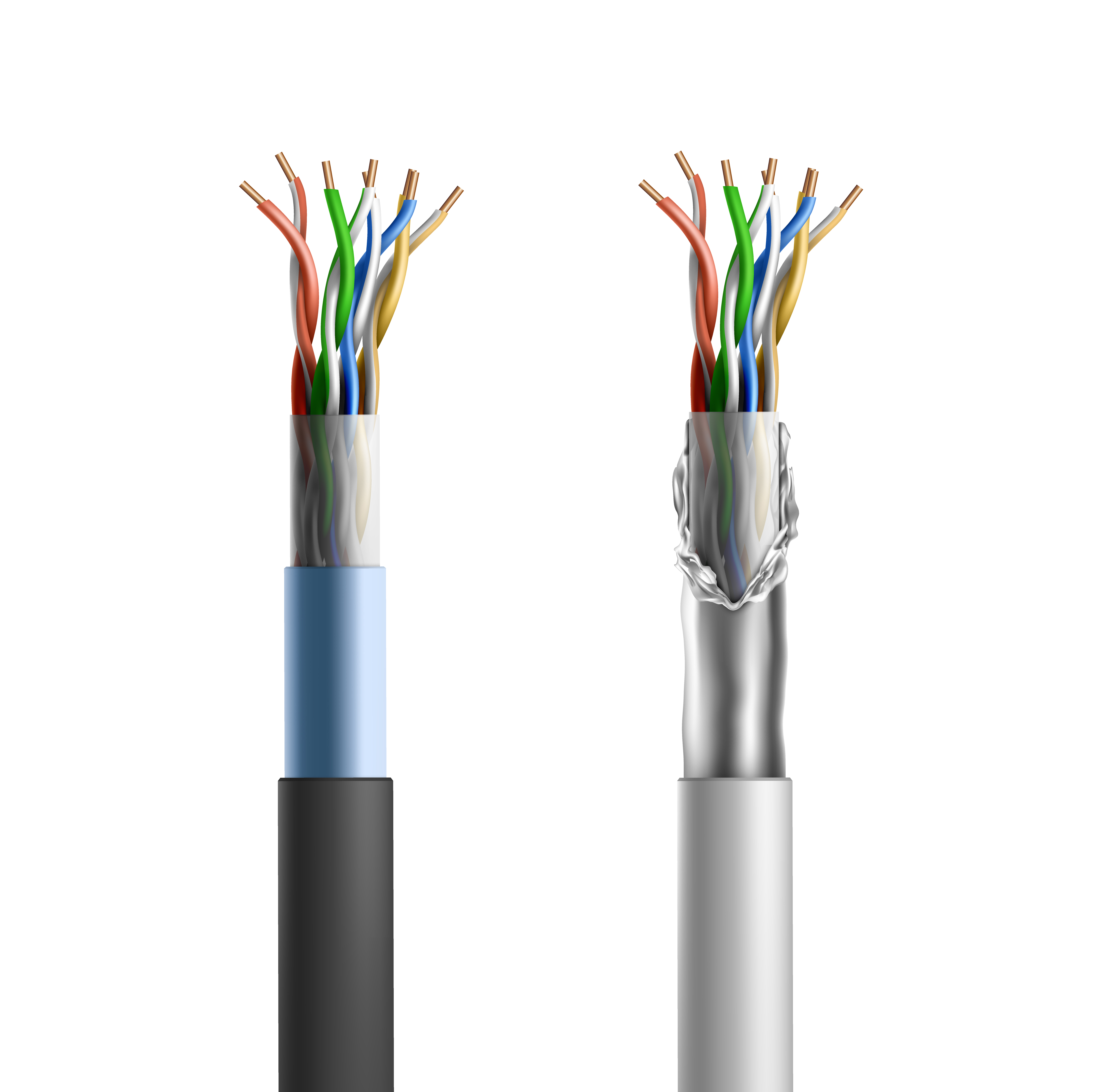

دوربین‌های IP از کابل شبکه (LAN) استفاده می‌کنند. کابل‌های Cat5e، Cat6 و Cat6A از گزینه‌های متداول هستند.
ویژگی‌های کابل شبکه مناسب دوربین IP:
جنس مس خالص (Copper)، نه آلومینیوم با روکش مس (CCA)
دارای شیلد (FTP یا S/FTP) برای محیط‌های پر نویز
پشتیبانی از انتقال PoE برای تغذیه هم‌زمان برق و داده
استاندارد ساخت TIA/EIA 568
پیشنهاد لگراند:
کابل‌های شبکه Cat6 U/FTP لگراند با روکش LSZH گزینه‌ای حرفه‌ای برای پروژه‌های نظارتی و ساختمانی محسوب می‌شوند.
نکات مهم در انتخاب کابل مناسب
1. کیفیت مغزی را فدای قیمت نکنید. کابل‌های با مغزی آلومینیوم روکش‌دار (CCA) افت سیگنال بالایی دارند.
2. به محیط نصب توجه کنید. برای فضای باز از روکش ضد UV استفاده کنید.
3. طول مسیر انتقال را در نظر بگیرید. در مسیرهای طولانی، کابل با قطر بیشتر یا تقویت‌کننده سیگنال نیاز است.
4. از برندهای معتبر مانند Legrand استفاده کنید. کابل‌های لگراند دارای استاندارد بین‌المللی و گارانتی اصالت کالا هستند.
پرسش و پاسخ (FAQ)۱. آیا می‌توان از کابل ماهواره برای دوربین مداربسته استفاده کرد؟
خیر، کابل ماهواره تنها برای انتقال سیگنال RF مناسب است و نمی‌تواند داده‌های دیجیتال دوربین‌های IP را منتقل کند.
۲. کابل RG6 بهتر است یا RG59؟
برای فاصله‌های کوتاه تا 100 متر، RG59 کفایت می‌کند؛ اما برای مسیرهای طولانی‌تر یا تصویر با رزولوشن بالا، RG6 گزینه بهتری است.
۳. کابل شبکه بدون شیلد برای دوربین IP مناسب است؟
در محیط‌های کم‌نویز بله، اما برای فضاهای صنعتی یا کنار کابل‌های برق، بهتر است از کابل‌های شیلددار (FTP یا S/FTP) استفاده شود.
۴. چرا کابل لگراند توصیه می‌شود؟
کابل‌های لگراند با استانداردهای جهانی، کیفیت مغزی بالا و دوام طولانی طراحی شده‌اند و از افت سیگنال در طول زمان جلوگیری می‌کنند.
انتخاب کابل مناسب برای سیستم ماهواره یا دوربین مداربسته، نه‌تنها کیفیت تصویر بلکه پایداری سیستم را تضمین می‌کند. با توجه به استانداردها، طول مسیر و شرایط نصب، می‌توانید از میان کابل‌های کواکسیال و شبکه لگراند، گزینه‌ای حرفه‌ای و مطمئن را برگزینید.
