کابل‌کشی دوربین مداربسته تحت شبکه (IP)
راهنمای جامع و به‌روز اجرای صحیح کابل‌کشی در سیستم‌های نظارت تصویری
در هر پروژه‌ی نصب دوربین مداربسته، زیرساخت کابل‌کشی نقشی حیاتی دارد. حتی بهترین دوربین‌ها و تجهیزات شبکه، بدون اجرای درست کابل‌کشی، عملکرد مطلوبی نخواهند داشت.
در این مقاله، به‌صورت جامع و به‌روز، تمام نکات فنی مربوط به کابل‌کشی دوربین‌های تحت شبکه (IP) را مرور می‌کنیم؛ از انتخاب نوع کابل تا استانداردهای نصب و تست نهایی.
۱. اهمیت کابل‌کشی در سیستم‌های IP
کابل، مسیر ارتباطی میان دوربین و مرکز کنترل است. انتقال تصویر، داده و حتی برق (در سیستم‌های PoE) همگی از طریق همین کابل انجام می‌شود.
انتخاب نادرست یا اجرای غیر استاندارد می‌تواند باعث موارد زیر شود:
- افت کیفیت تصویر یا تأخیر در انتقال؛
- قطع شدن ارتباط دوربین‌ها؛
- نویز الکتریکی در شبکه؛
- استهلاک سریع تجهیزات.
به همین دلیل، طراحی اصولی مسیرها و انتخاب کابل مناسب، پایه‌ی یک سیستم نظارتی پایدار است.
۲. انتخاب نوع کابل مناسب
الف) کابل شبکه Cat5e و Cat6
بیشترین کاربرد در سیستم‌های IP مربوط به کابل‌های شبکه‌ی زوج به‌هم تابیده (Twisted Pair) است.
دو نوع پرکاربرد آن:
- Cat5e: مناسب برای بیشتر پروژه‌های نظارتی با طول مسیر تا ۱۰۰ متر.
- Cat6: دارای نویز کمتر، پهنای باند بالاتر و گزینه‌ی ایده‌آل برای شبکه‌های پر سرعت.
نکته: در کابل‌کشی PoE حتماً از کابل مسی خالص استفاده کنید. کابل‌های CCA (آلومینیوم با روکش مس) موجب افت ولتاژ و کاهش عمر تجهیزات می‌شوند.
ب) کابل‌های شیلددار (STP)
در محیط‌هایی که نویز الکتریکی زیاد است (مثلاً نزدیک کابل‌های برق یا موتورهای صنعتی)، استفاده از کابل شیلددار الزامی است. این نوع کابل با روکش فویلی یا بافت فلزی از نفوذ نویز جلوگیری می‌کند.
ج) استفاده از فیبر نوری
در پروژه‌هایی با مسافت زیاد (بیش از ۱۰۰ متر)، فیبر نوری بهترین انتخاب است.
فیبر علاوه بر سرعت بسیار بالا، در برابر تداخل الکترومغناطیسی مقاوم است و می‌تواند داده را در فواصل چندصد متری منتقل کند.
۳. استانداردهای کابل‌کشی
طول مسیر
حداکثر طول مجاز برای کابل شبکه بین سوئیچ و دوربین ۱۰۰ متر است.
در مسیرهای طولانی‌تر، می‌توان از تجهیزات تقویت PoE، سوئیچ میانی یا فیبر نوری استفاده کرد.

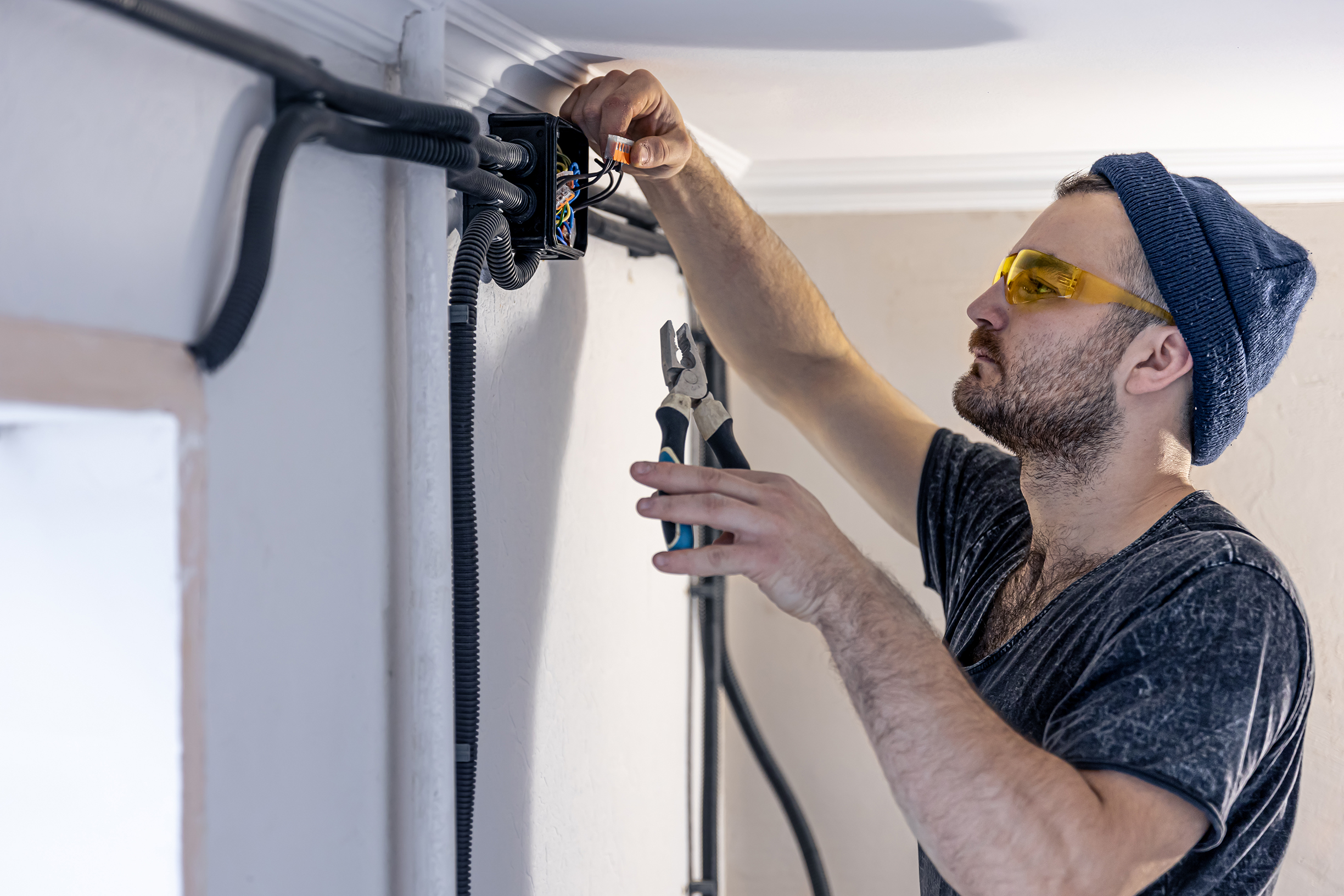

مسیر نصب
- از عبور کابل کنار سیم‌های برق فشار قوی خودداری کنید.
- مسیر را از داکت، لوله یا سینی کابل عبور دهید.
- در فضاهای بیرونی، از کابل Outdoor با روکش ضد UV استفاده شود.
- از خم‌های تند و کشش زیاد در هنگام نصب پرهیز کنید.
۴. ترمینال و اتصال کابل‌ها
کانکتور RJ45
برای اتصال کابل شبکه از سوکت RJ45 استفاده می‌شود. دو استاندارد رنگ‌بندی رایج عبارتند از:
- T568A
- T568B (رایج‌تر در ایران)
توصیه:
- در دو سر کابل از یک استاندارد رنگ‌بندی استفاده کنید.
- پس از نصب، با تستر شبکه ارتباط را بررسی نمایید.
پنل پچ و رک شبکه
در پروژه‌های بزرگ، کابل‌ها به‌صورت منظم در رک مرکزی به پنل پچ متصل می‌شوند. این روش باعث سهولت در نگهداری، تغییر و سرویس‌های آینده می‌شود.
۵. نکات فنی در پروژه‌های واقعی
- برچسب‌گذاری کابل‌ها:
هر کابل باید با شماره یا نام دوربین مشخص شود تا در سرویس‌های آینده سردرگمی ایجاد نشود. - برنامه‌ریزی دقیق مسیر:
قبل از اجرا، نقشه مسیر کابل‌کشی، تعداد دوربین‌ها و محل سوئیچ‌ها ترسیم شود. - توجه به برق اضطراری:
در پروژه‌های مهم، استفاده از UPS یا منبع تغذیه پشتیبان توصیه می‌شود تا در قطع برق سیستم خاموش نشود. - تست نهایی قبل از تحویل:
همه‌ی مسیرها باید تست انتقال داده و تست PoE را با تجهیزات مخصوص بگذرانند.
۶. خطاهای رایج در کابل‌کشی
- استفاده از کابل‌های غیر استاندارد یا بی‌کیفیت
- خم کردن کابل در زاویه‌ی تند
- اجرای کابل کنار خطوط برق
- استفاده از کابل‌های بلندتر از حد مجاز
- کرمپ نکردن صحیح سوکت RJ45
این موارد به‌ظاهر ساده، از دلایل اصلی قطع ارتباط یا افت کیفیت تصویر در سیستم‌های IP هستند.
۷. جمع‌بندی
کابل‌کشی در سیستم‌های دوربین مداربسته تحت شبکه، زیربنای عملکرد مطمئن کل مجموعه است.
اگر از کابل باکیفیت، مسیر استاندارد، سوکت‌زنی دقیق و تست نهایی استفاده شود، سیستم سال‌ها بدون مشکل کار خواهد کرد.
اجرای دقیق کابل‌کشی مساوی است با کیفیت تصویر بهتر، پایداری بالاتر و کاهش هزینه‌های نگهداری در آینده.
